K0754Эксцентриковые зажимные упорные модули |
назад |
|
|
ОписаниеМатериал:Основа — сталь. Эксцентриковый рычаг из литого алюминия.Исполнение: Основа, вороненая. Пазовый сухарь, оцинкованный. Эксцентриковый рычаг с порошковым покрытием, цвет черный.
Указание:Зажимной модуль вставляется сверху в Т-паз и прочно зажимается эксцентриковым рычагом без использования какого-либо дополнительного инструмента.Преимущества:Эксцентриковые зажимные упорные модули могут быть использованы для упора, расклинивания или зажима деталей и заготовок в подвижных системах из алюминиевого профиля или на столах с Т-пазом.
Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

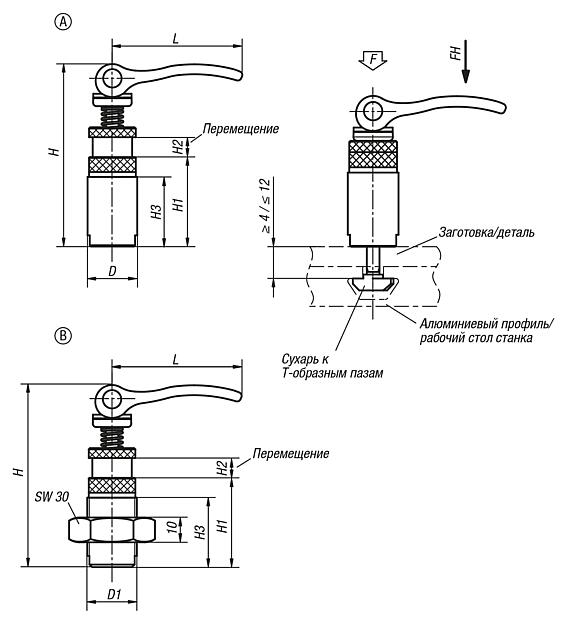

Эксцентриковый зажимной упорный модуль, форма А |
подробнее |
| Номер заказа | Форма | D | H | H1 | H2 | H3 | L | Подходящий для
ширины паза | Зажимное
усилие
F (кН) | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0754.00200808 | A | 20 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 |  | | по запросу | |
|
Эксцентриковый зажимной упорный модуль, форма B |
подробнее |
| Номер заказа | Форма | D1 | H | H1 | H2 | H3 | L | Подходящий для
ширины паза | Зажимное
усилие
F (кН) | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0754.10200808 | B | M20x1,5 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 | | | по запросу | |
|
|

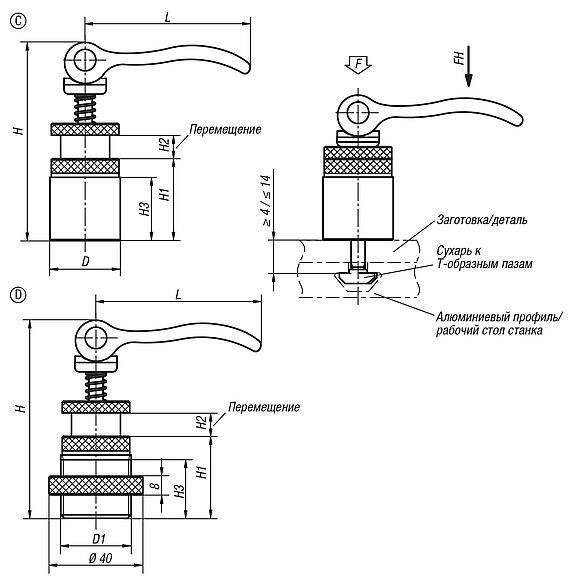

Эксцентриковый зажимной упорный модуль, форма D
|
подробнее |
| Номер заказа | Форма | D | D1 | D2 | H | H1 | H2 | H3 | L | Подходящий для
ширины паза | Зажимное
усилие
F (кН) | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0754.31301008 | D | - | M30x2 | 40 | 84,6 | 35 | 10 | 25 | 70,4 | 8 | 4 | 120 | | | по запросу | |
|
Эксцентриковый зажимной упорный модуль, форма E |
подробнее |
| Номер заказа | Форма | D1 | D2 | H | H1 | H2 | L | Подходящий для
ширины паза | Зажимное
усилие
F (кН) | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0754.41150706 | E | M15X1 | 25 | 39 | 14 | 7 | 35 | 6 | 1,5 | 90 | | | по запросу | | | K0754.41200908 | E | M20X1 | 32 | 50 | 18 | 9 | 52 | 8 | 2,5 | 100 | | | по запросу | |
|
