- Maniglia a staffa per rondella di guarnizione Hygienic USIT® Freudenberg Process Seals
|
|
DescrizioneMateriale:Acciaio inox . Versione:Finitura lucida.Nota:Maniglia a staffa in modello massiccio, completamente lucidata a specchio. La rugosità così ottenuta, di molto inferiore a Ra 0,8 µm, non consente ai residui di prodotto e/o detergente di aderire. Grazie agli ampi raggi, la maniglia è estremamente semplice da pulire.
Le basi di appoggio disponibili come optional consentono di ampliare notevolmente la superficie di appoggio e quindi le forze trasmissibili.
L'avvitamento diretto, o con la base di appoggio come pezzo intermedio, viene effettuato mediante le rondelle di guarnizione Hygienic USIT® della Freudenberg Process Seals. Non è più necessario saldare la maniglia né levigare e lucidare le saldature. Tutti i punti di collegamento e le superfici di avvitamento sono quindi sicuri dal punto di vista igienico. Su richiesta:Filettatura esterna, disponibili filettatura in pollici, varianti in lunghezza e altezza.Accessori:Rondella di guarnizione Hygienic USIT® K1491 per le superfici di avvitamento e le rondelle di supporto. Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

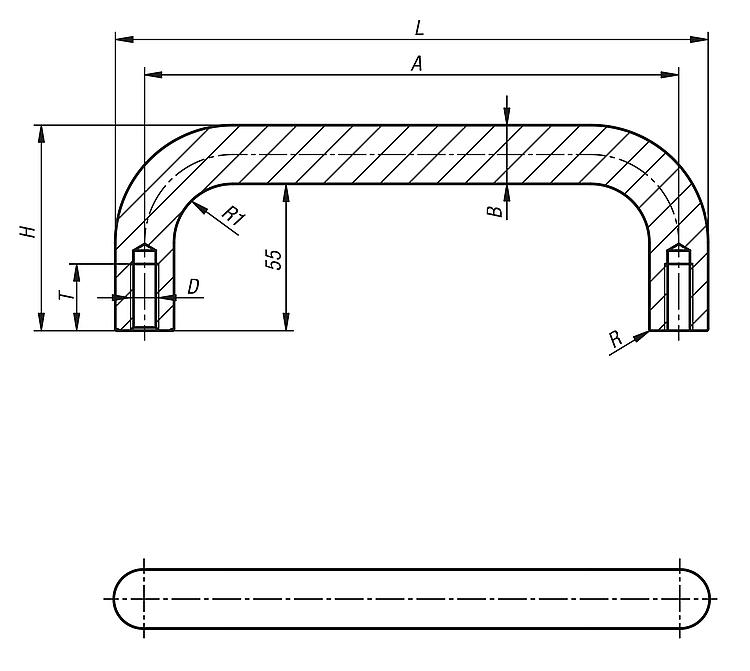

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | A
| B | D | H | L | R | R1 | T | Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1364.30005 | 300 | 11,8 | M5 | 66,8 | 311,8 | 0,5 | 13 | 12,5 | in uscita | | | 29,80 € | | | K1364.12006 | 120 | 14,2 | M6 | 69,2 | 134,2 | 0,55 | 16 | 15 | in uscita | | | 28,43 € | | | K1364.20006 | 200 | 14,2 | M6 | 69,2 | 214,2 | 0,55 | 16 | 15 | in uscita | | | 30,05 € | | | K1364.12008 | 120 | 18 | M8 | 73 | 138 | 0,6 | 19 | 20 | in uscita | | | 30,87 € | | | K1364.12010 | 120 | 22,3 | M10 | 77,3 | 142,3 | 0,75 | 23,5 | 25 | in uscita | | | 34,27 € | | | K1364.20010 | 200 | 22,3 | M10 | 77,3 | 222,3 | 0,75 | 23,5 | 25 | in uscita | | | 38,00 € | | | K1364.30010 | 300 | 22,3 | M10 | 77,3 | 322,3 | 0,75 | 23,5 | 25 | in uscita | | | 42,62 € | |
|
Selezione/filtro articoli |
|
N. ordine
| per
viti
| D2
| D3 | D4 | D5 | H | H1 | H2 | R2 | R3 | Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1365.05 | M5 | 13,5 | 18 | 8 | 5,2 | 6 | 3,5 | 0,7 | 1,5 | 0,6 | in uscita | | | 5,02 € | | | K1365.06 | M6 | 15,7 | 22,3 | 10 | 6,2 | 8 | 4,8 | 0,7 | 1,5 | 0,75 | in uscita | | | 5,20 € | | | K1365.10 | M10 | 24,3 | 35 | 16 | 10,2 | 12 | 7 | 1 | 2 | 1,2 | in uscita | | | 5,99 € | |
|
|
