Vaste bekken DS voor meervoudig opspansysteem

terug

Producten
- Nieuwe producten
  - Nieuwe producten
    - Vaste bekken DS voor meervoudig opspansysteem

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Gereedschapsstaal.Uitvoering:gehard en geslepen (HRC 55 ±2).Opmerking:Bij de vaste bekken kan men tussen twee verschillende uitvoeringen kiezen:
- Gladde uitvoering vorm A voor voorbewerkte werkstukken.
- Gekartelde uitvoering vorm B voor halffabrikaten.
- Verlaagde spanbek vorm C voor het spannen met kleine spanrand.
De montagegaten aan de zijkant dienen voor de bevestiging van werkstukaanslagen. Met de twee schroefboringen op de spanvlakken kunnen ook nog aanslaglijsten voor de optimale spandiepte van de werkstukken worden gemonteerd.Technische gegevens:Houd rekening met de maximale spankracht en het aantrekmoment van de betreffende systeembreedte uit de productfamilies K1828, K1829 en K1830.Toepassing:De vaste bekken DS worden overeenkomstig de spansituatie op de spanrails gepositioneerd.
Via de vertandingen wordt door het vastdraaien van de bevestigingsschroef een vormgesloten verbinding verkregen.
Vaste bekken met twee bevestingingsschroeven worden bij voorkeur gebruikt bij een bewerking met grotere bewerkingskrachten.Voordelen:Via de schaalverdeling aan de zijkant op de spanrails en de vaste bekken kunnen de posities van de vaste aanslagen nauwkeurig worden ingesteld.LeveringsomvangVaste bek DS.
Bevestigingsschroef.
Richtblok.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1751 Vaste bekken DS voor meervoudig opspansysteem

362 kB

Tekeningen (volledig overzicht)

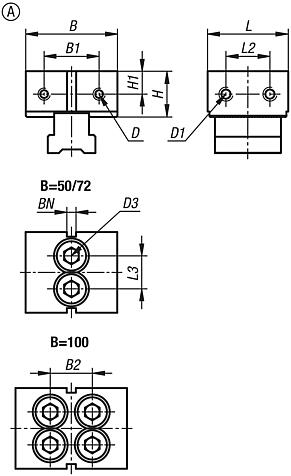

Vaste bekken DS voor meervoudig opspansysteem, vorm A, vaste bekken glad

meer info

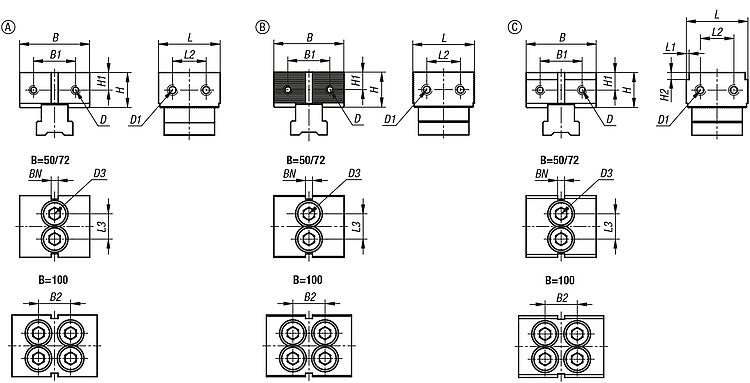

Tekeningen

Vaste bekken DS voor meervoudig opspansysteem, vorm A, vaste bekken glad

Artikelkeuze/-filter

Bestelnummer	passend voor systeembreedte	Vorm	L	B	L2	L3	H	B1	H1	D Binnendraad	D1 Binnendraad	D3	BN=Gleufbreedte
K1751.0504401	50	A	44	50	24	18	25	30	12,5	M5	M6	M10x30	5
K1751.0726501	72	A	65	72	35	25	40	44	21,5	M6	M6	M14x1,5x50	8
K1751.1007001	100	A	70	100	35	30	43	64	22	M8	M8	M14x1,5x50	10

Vaste bekken DS voor meervoudig opspansysteem, vorm B, vaste bekken gekarteld

meer info

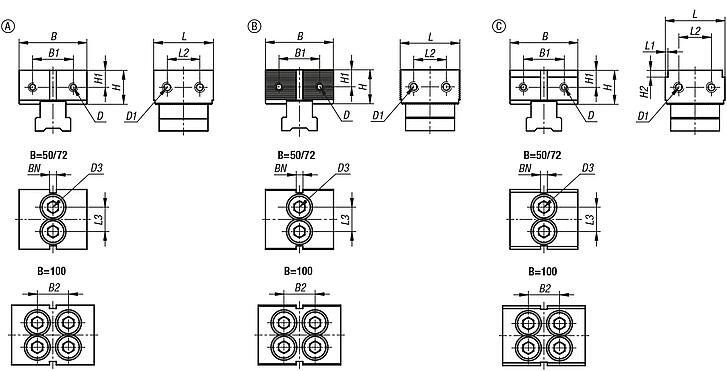

Tekeningen

Vaste bekken DS voor meervoudig opspansysteem, vorm B, vaste bekken gekarteld

Artikelkeuze/-filter

Bestelnummer	passend voor systeembreedte	Vorm	L	B	L2	L3	H	B1	H1	D Binnendraad	D1 Binnendraad	D3	BN=Gleufbreedte
K1751.0504402	50	B	44	50	24	18	25	30	12,5	M5	M6	M10x30	5
K1751.0726502	72	B	65	72	35	25	40	44	21,5	M6	M6	M14x1,5x50	8
K1751.1007002	100	B	70	100	35	30	43	64	22	M8	M8	M14x1,5x50	10

Vaste bekken DS voor meervoudig opspansysteem, vorm C, vaste bekken verlaagd

meer info

Tekeningen

Vaste bekken DS voor meervoudig opspansysteem, vorm C, vaste bekken verlaagd

Artikelkeuze/-filter

Bestelnummer	passend voor systeembreedte	Vorm	L	B	H	L1	L2	L3	B1	B2	H1	H2	D Binnendraad	D1 Binnendraad	D3	BN=Gleufbreedte
K1751.0504423	50	C	44	50	25	2	24	18	30	-	12,5	2	M5	M6	M10x30	5
K1751.0504453	50	C	44	50	25	2	24	18	30	-	12,5	5	M5	M6	M10x30	5
K1751.0726523	72	C	65	72	40	2	35	25	44	-	21,5	2	M6	M6	M14x1,5x50	8
K1751.0726553	72	C	65	72	40	2	35	25	44	-	21,5	5	M6	M6	M14x1,5x50	8
K1751.1007023	100	C	70	100	43	2	35	30	64	26	22	2	M8	M8	M14x1,5x50	10
K1751.1007053	100	C	70	100	43	2	35	30	64	26	22	5	M8	M8	M14x1,5x50	10
