K0298Установочные ножки |
назад |
|
|

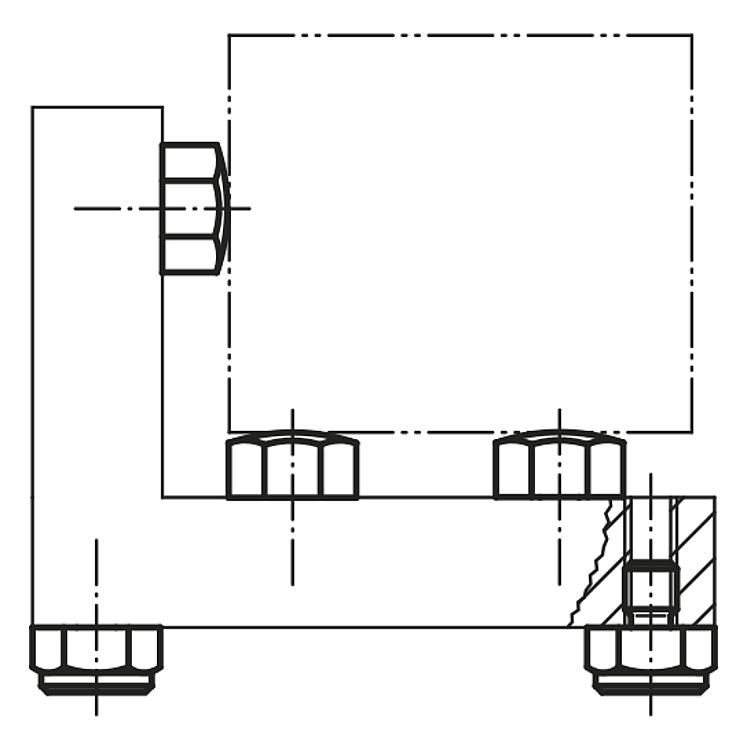

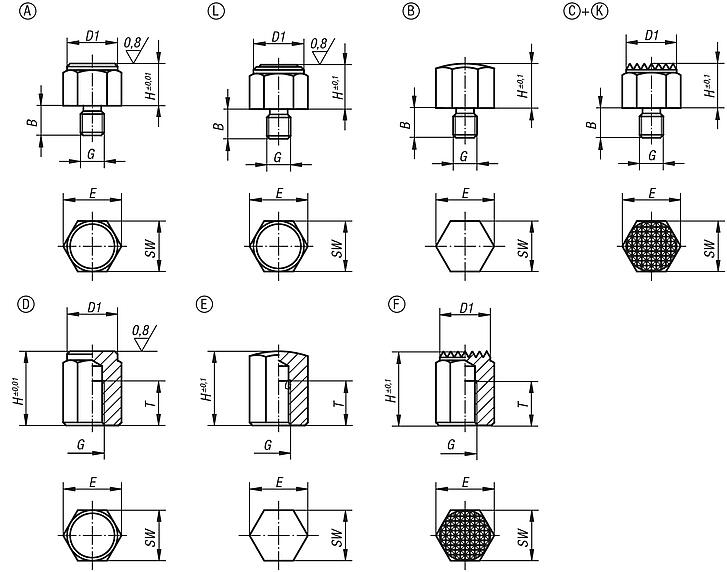

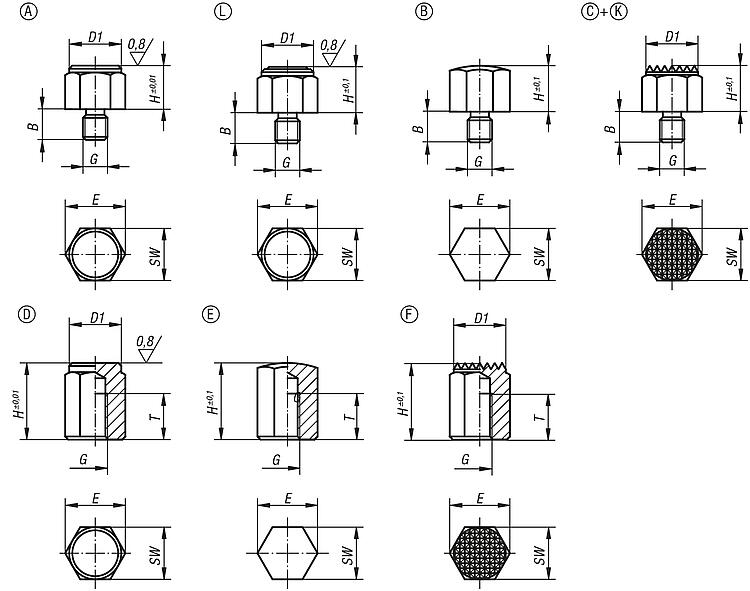

ОписаниеМатериал:Автоматная сталь.Исполнение: закалённый и воронёный.Указание:Ножки установочные применяются в качестве упоров и подставок при производстве различных приспособлений, а также общем машино- и приборостроении.Указание на чертеже:Форма A: наружная резьба и ровная поверхность

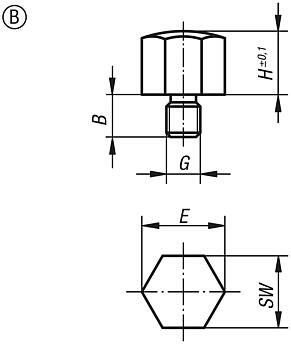

Форма B: наружная резьба и поверхность шара

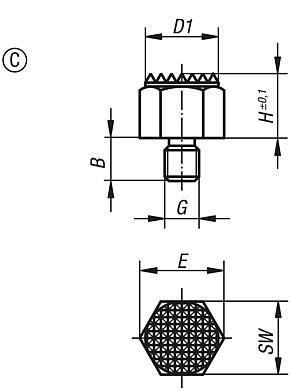

Форма C: наружная резьба и рифленая поверхность

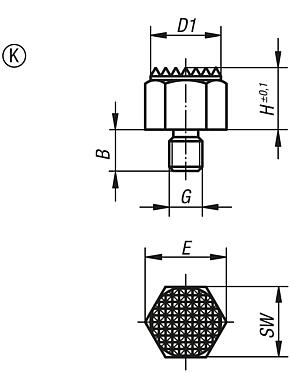

Форма K: наружная резьба и рифленая поверхность из твердого сплава

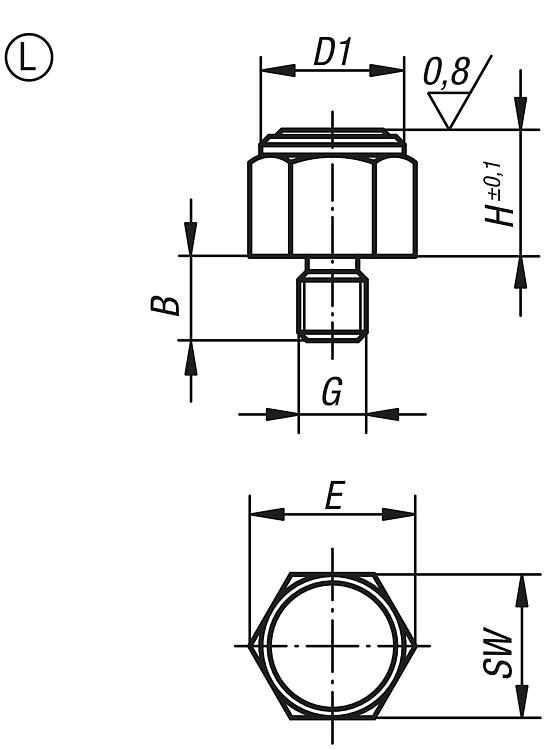

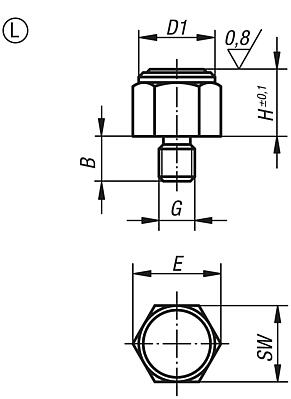

Форма L: наружная резьба и делрин-втулка
Форма D: внутренняя резьба и ровная поверхность
Форма E: внутренняя резьба и поверхность шара

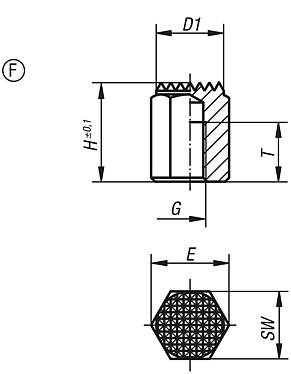

Форма F: внутренняя резьба и рифленая поверхность СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

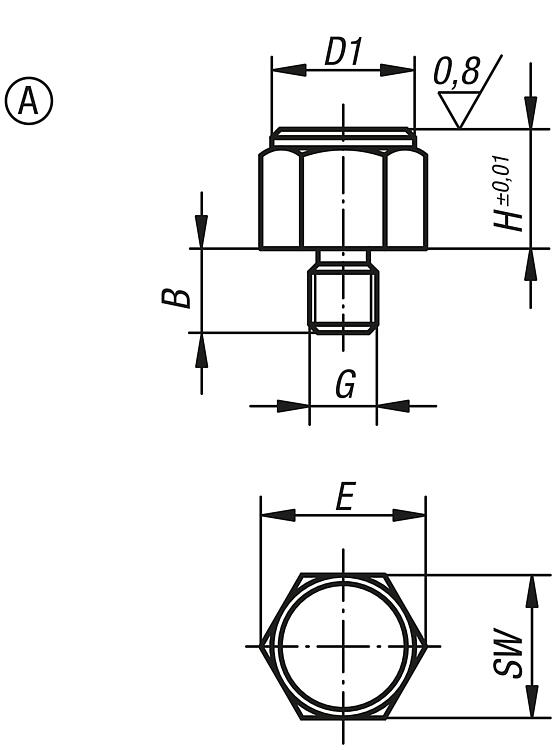

Ножки установочные с наружной резьбой и ровной опорной поверхностью, форма А |
подробнее |
Номер заказа
| Форма | B | D1 | G | H | E | SW | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 |  | | по запросу | | | K0298.1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | по запросу | | | K0298.1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | по запросу | | | K0298.1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | по запросу | | | K0298.1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | по запросу | | | K0298.1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | по запросу | | | K0298.110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | по запросу | | | K0298.115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | по запросу | | | K0298.1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | по запросу | | | K0298.1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | по запросу | |
|
Ножки установочные с наружной резьбой и сферической опорной поверхностью, форма В |
подробнее |
Номер заказа
| Форма | B | G | H | E | SW | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | по запросу | | | K0298.2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | по запросу | | | K0298.2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | по запросу | | | K0298.2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | по запросу | | | K0298.2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | по запросу | | | K0298.2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | по запросу | | | K0298.210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | по запросу | | | K0298.215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | по запросу | | | K0298.2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | по запросу | | | K0298.2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | по запросу | |
|
Ножки установочные с наружной резьбой и рифленой опорной поверхностью, форма С |
подробнее |
Номер заказа
| Форма | B | D1 | G | H | E | SW | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | по запросу | | | K0298.3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | по запросу | | | K0298.3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | по запросу | | | K0298.3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | по запросу | | | K0298.3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | по запросу | | | K0298.3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | по запросу | | | K0298.310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | по запросу | | | K0298.315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | по запросу | | | K0298.3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | по запросу | | | K0298.3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | по запросу | |
|
|
|
Ножки установочные с внутренней резьбой и ровной опорной поверхностью, форма D |
подробнее |
Номер заказа
| Форма | D1 | G | H | T | E | SW | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | по запросу | | | K0298.4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | по запросу | | | K0298.4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | по запросу | | | K0298.415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | по запросу | | | K0298.4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | по запросу | | | K0298.4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | по запросу | | | K0298.4302 | D | 19 | M10 | 30 | 15 | 21,9 | 19 | | | по запросу | | | K0298.4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | по запросу | | | K0298.420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | по запросу | | | K0298.425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | по запросу | | | K0298.430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | по запросу | | | K0298.440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | по запросу | | | K0298.450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | по запросу | | | K0298.4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | по запросу | | | K0298.4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | по запросу | |
|
Ножки установочные с внутренней резьбой и сферической опорной поверхностью, форма Е |
подробнее |
Номер заказа
| Форма | G | H | T | E | SW | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.510 | E | M6 | 10 | 6 | 14,4 | 13 | | | по запросу | | | K0298.5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | по запросу | | | K0298.5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | по запросу | | | K0298.515 | E | M8 | 15 | 6 | 19,4 | 17 | | | по запросу | | | K0298.5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | по запросу | | | K0298.5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | по запросу | | | K0298.5302 | E | M10 | 30 | 15 | 21,9 | 19 | | | по запросу | | | K0298.5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | по запросу | | | K0298.520 | E | M12 | 20 | 10 | 25,2 | 22 | | | по запросу | | | K0298.525 | E | M12 | 25 | 15 | 25,2 | 22 | | | по запросу | | | K0298.530 | E | M12 | 30 | 20 | 25,2 | 22 | | | по запросу | | | K0298.540 | E | M12 | 40 | 25 | 25,2 | 22 | | | по запросу | | | K0298.550 | E | M12 | 50 | 25 | 25,2 | 22 | | | по запросу | | | K0298.5301 | E | M16 | 30 | 20 | 33 | 30 | | | по запросу | | | K0298.5501 | E | M16 | 50 | 25 | 33 | 30 | | | по запросу | |
|
Ножки установочные с внутренней резьбой и рифленой опорной поверхностью, форма F |
подробнее |
Номер заказа
| Форма | D1 | G | H | T | E | SW | CAD | Принадл. | Цена | Заказать |
|---|
| K0298.610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | по запросу | | | K0298.6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | по запросу | | | K0298.6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | по запросу | | | K0298.615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | по запросу | | | K0298.6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | по запросу | | | K0298.6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | по запросу | | | K0298.6302 | F | 19 | M10 | 30 | 15 | 21,9 | 19 | | | по запросу | | | K0298.6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | по запросу | | | K0298.620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | по запросу | | | K0298.625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | по запросу | | | K0298.630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | по запросу | | | K0298.640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | по запросу | | | K0298.650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | по запросу | | | K0298.6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | по запросу | | | K0298.6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | по запросу | |
|
