ОписаниеМатериал:Основа, улучшенная сталь.
Зажимной рычаг, улучшенная сталь.
Исполнение: Основной корпус, вороненый.
Шлифованная плоскость зажима.
Зажимной рычаг, форма B, вороненый.

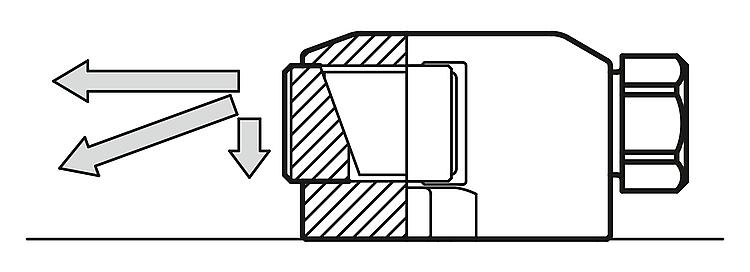

Зажимной рычаг, форма C, никелированный.Указание:Затяните установочный винт, чтобы предотвратить обратное соскальзывания бокового зажима во время процесса зажатия. (Форма А)

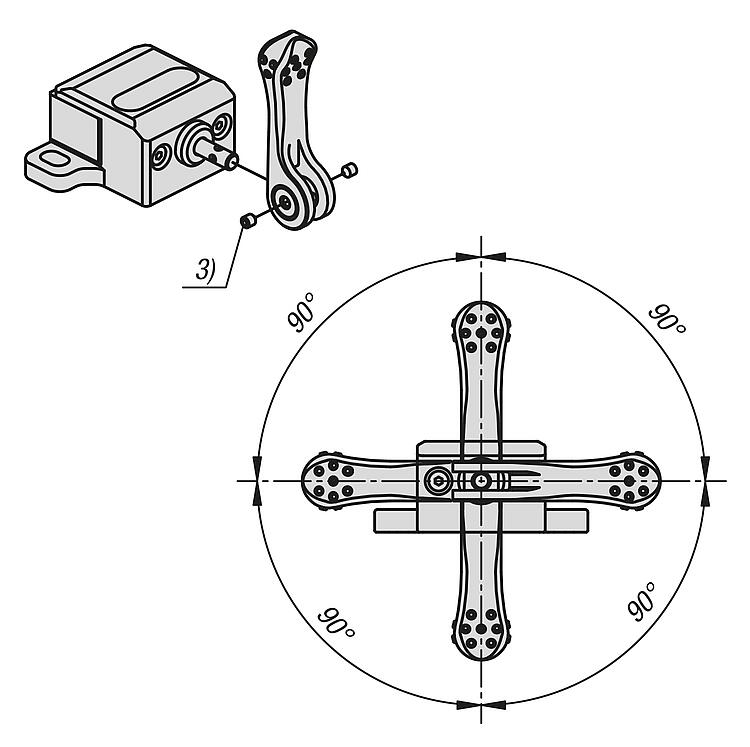

Зажимной рычаг можно выровнять
по горизонтали и вертикали с шагом 90° удобным для пользователя способом, ослабив для этого установочный штифт.
Благодаря встроенным поверхностям в форме C в зажимном рычаге заготовку можно зажимать с постоянным усилием.Преимущества:— Высокие зажимные усилия
— Шлифованные плоскости зажима

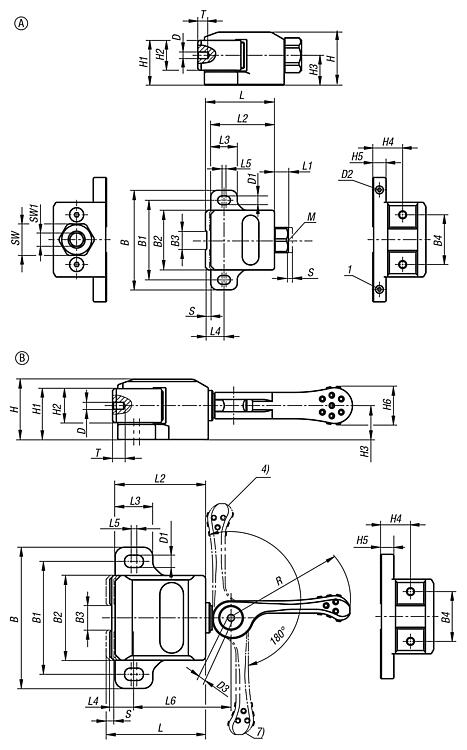

— Прижимное усилие препятствует подъему заготовкиУказание на чертеже:1) Установочный винт
2) Винт с цилиндрической головкой
3) Установочный штифт
4) Положение «в разжатом состоянии»
5) Положение предварительного натяжения
6) Начальное положение зажатия
7) Положение «в зажатом состоянии»
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
|
|
| Номер заказа | Форма | B | B1 | B2 | B3 | B4 | D
| D1 | D3 | H | H1 | H2 | H3 | H4 | H5 | H6 | CAD | Принадл. | Цена | Заказать |
|---|
| K1697.01202 | C | 100 | 80 | 60 | 20 | 40 | M5 | 8,6 | M5x6 | 40 | 33 | 22 | 22 | 22 | 10 | 18 |  | | по запросу | | | K1697.00602 | C | 75 | 60 | 45 | 15 | 30 | M4 | 6,6 | M4x5 | 32 | 27 | 18 | 18 | 18 | 8 | 14 | | | по запросу | |
| Номер заказа | Форма | L | L2 | L3 | L4 | L5 | L6 | R | T | Ход
S | S1=
Ход предварительной затяжки | Зажимное
усилие,
кН | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K1697.01202 | C | 67 | 63 | 26 | 17 | 4 | 67 | 80 | 8 | 0,4 | 0,8 | 1,2 | 50 | | | по запросу | | | K1697.00602 | C | 51 | 48 | 20 | 13 | 3 | 51,5 | 63 | 6 | 0,3 | 0,8 | 0,6 | 40 | | | по запросу | |
|
