K0124 inch

Зажимные рычаги, нержавеющая сталь, с наружной резьбой и...

ПРОДУКЦИЯ
- Номенклатурный ряд
  - Нержавеющая сталь
    - Зажимные рычаги, нержавеющая сталь, с наружной резьбой и защитным колпачком, с резьбовой вставкой из нержавеющей стали - inch

Описание товара/фотография продукта

ОписаниеМатериал:

Рукоятка из прецизионного литья .
Другие стальные части 1.4305 (соответствует AISI 303).

Исполнение: Рукоятка электролитически полированная.
Стальные части Без покрытия.Указание для заказа:По запросу:Другие варианты наружной резьбы, длина болта и специальное исполнение.

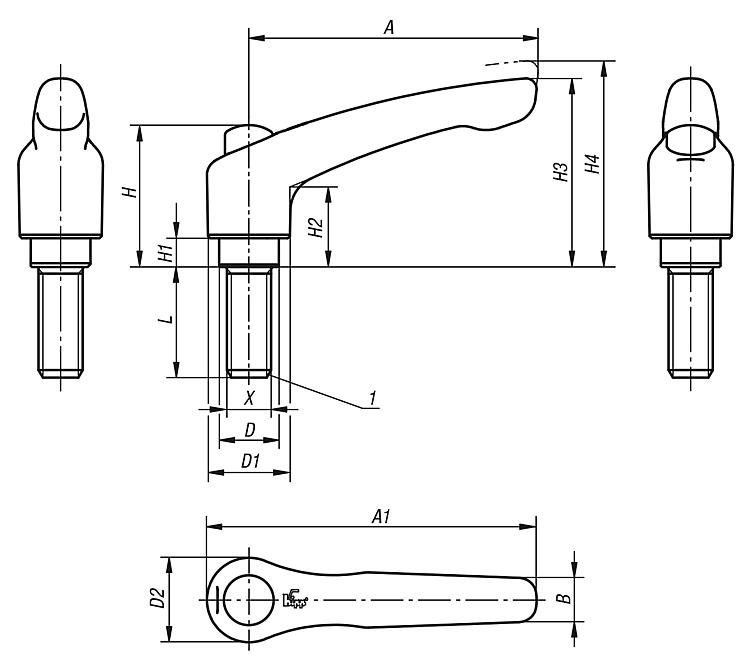

Величина „H1“ по желанию доступна другой длины при надбавке к цене.Указание на чертеже:

1) Конический конец DIN EN ISO 4753

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0124 inch Зажимные рычаги, нержавеющая сталь, с наружной резьбой и защитным колпачком, с резьбовой вставкой из нержавеющей стали - inch

261 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Размер	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Число зубьев	L	Цена
K0124.92A2X15	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	15	по запросу
K0124.92A2X20	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20	по запросу
K0124.92A2X25	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25	по запросу
K0124.92A2X30	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30	по запросу
K0124.92A2X40	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40	по запросу
K0124.92A2X50	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50	по запросу
K0124.92A2X60	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60	по запросу
K0124.92A3X15	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	15	по запросу
K0124.92A3X20	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20	по запросу
K0124.92A3X25	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25	по запросу
K0124.92A3X30	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30	по запросу
K0124.92A3X40	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40	по запросу
K0124.92A3X50	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50	по запросу
K0124.92A3X60	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60	по запросу
K0124.92A4X20	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20	по запросу
K0124.92A4X25	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25	по запросу
K0124.92A4X30	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30	по запросу
K0124.92A4X40	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40	по запросу
K0124.92A4X50	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50	по запросу
K0124.92A4X60	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60	по запросу
K0124.93A3X20	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	20	по запросу
K0124.93A3X25	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	25	по запросу
K0124.93A3X30	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	30	по запросу
K0124.93A3X40	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	40	по запросу
K0124.93A3X50	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	50	по запросу
K0124.93A3X60	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	60	по запросу
K0124.93A4X20	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	20	по запросу
K0124.93A4X25	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	25	по запросу
K0124.93A4X30	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	30	по запросу
K0124.93A4X40	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	40	по запросу
K0124.93A4X50	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	50	по запросу
K0124.93A4X60	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	60	по запросу
