      - Штифты установочные со сферической посадочной поверхностью, форма А

Описание товара/фотография продукта

ОписаниеМатериал:

Инструментальная или нержавеющая сталь 1.4305.

Исполнение: Сталь закалённая и шлифованная.
Нержавеющая сталь, шлифованная и кольстеризованная.Указание:Установочные штифты со сферической посадочной поверхностью облегчают установку, поскольку их форма специально разработана для этого процесса. Склонность к заклиниванию, так же называемая эффектом выдвижных ящиков, возникающая вследствие установки стыкуемой детали под углом или наличия сил, действующих не по оси штифта, минимизируется благодаря использованию сферы и кривизне примыкающей поверхности (см. также схему 1).Указание на чертеже:

1) Внутренняя резьба, односторонняя, с глухим отверстием
2) Внутренняя резьба, двусторонняя, с глухим отверстием
3) Внутренняя резьба, двусторонняя, со сквозным отверстием

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0350 Штифты установочные со сферической посадочной поверхностью, форма А

252 kB

Чертежи (общий обзор)

Штифты установочные со сферической посадочной поверхностью, форма А, внутренняя резьба, односторонняя, с глухим отверстием

подробнее

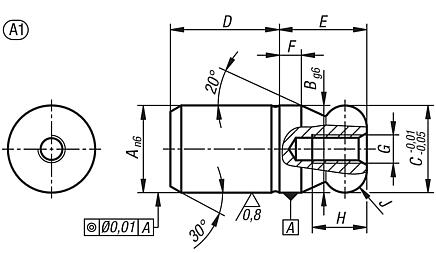

Чертежи

Штифты установочные со сферической посадочной поверхностью, форма А, внутренняя резьба, односторонняя, с глухим отверстием

Выбор / фильтр товаров

Номер заказа	материал	Размер	A	B	C	D	E	F	G	H	J	Отверстие под резьбу	Цена
K0350.05	инструментальная сталь	1	5	5	5	6	5	2	M2,5	4,5	R 1	Глухое отверстие	по запросу
K0350.06	инструментальная сталь	1	6	6	6	8	6	2	M3	5	R 1	Глухое отверстие	по запросу
K0350.08	инструментальная сталь	1	8	8	8	10	8	2	M3	6	R 2	Глухое отверстие	по запросу
K0350.10	инструментальная сталь	1	10	10	10	13	10	2,5	M3	6	R 2,5	Глухое отверстие	по запросу
K0350.12	инструментальная сталь	1	12	12	12	15	12	3	M4	8	R 3	Глухое отверстие	по запросу
K0350.14	инструментальная сталь	1	14	14	14	17	14	3,5	M4	8	R 3,5	Глухое отверстие	по запросу
K0350.16	инструментальная сталь	1	16	16	16	20	16	4	M5	10	R 4	Глухое отверстие	по запросу
K0350.20	инструментальная сталь	1	20	20	20	25	20	5	M5	10	R 5	Глухое отверстие	по запросу
K0350.25	инструментальная сталь	1	25	25	25	25	25	6	M5	10	R 6	Глухое отверстие	по запросу
K0350.30	инструментальная сталь	1	30	30	30	30	30	8	M6	12	R 8	Глухое отверстие	по запросу
K0350.40	инструментальная сталь	1	40	40	40	40	40	10	M6	12	R 10	Глухое отверстие	по запросу
K0350.50	инструментальная сталь	1	50	50	50	50	50	12	M6	12	R 12	Глухое отверстие	по запросу
K0350.505	нержавеющая сталь	1	5	5	5	6	5	2	M2,5	4,5	R 1	Глухое отверстие	по запросу
K0350.506	нержавеющая сталь	1	6	6	6	8	6	2	M3	5	R 1	Глухое отверстие	по запросу
K0350.508	нержавеющая сталь	1	8	8	8	10	8	2	M3	6	R 2	Глухое отверстие	по запросу
K0350.510	нержавеющая сталь	1	10	10	10	13	10	2,5	M3	6	R 2,5	Глухое отверстие	по запросу
K0350.512	нержавеющая сталь	1	12	12	12	15	12	3	M4	8	R 3	Глухое отверстие	по запросу
K0350.514	нержавеющая сталь	1	14	14	14	17	14	3,5	M4	8	R 3,5	Глухое отверстие	по запросу
K0350.516	нержавеющая сталь	1	16	16	16	20	16	4	M5	10	R 4	Глухое отверстие	по запросу
K0350.520	нержавеющая сталь	1	20	20	20	25	20	5	M5	10	R 5	Глухое отверстие	по запросу
