Зажим с опорным болтом

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Прижим
      - Зажим с опорным болтом

Описание товара/фотография продукта

ОписаниеМатериал:Корпус зажима, рычаг - углеродистая сталь.
Зажимной кулачок, инструментальная сталь.Исполнение: Корпус зажима закаленная сталь, черная оксидная пленка (Воронение).
Зажимной кулачок - закаленная сталь.

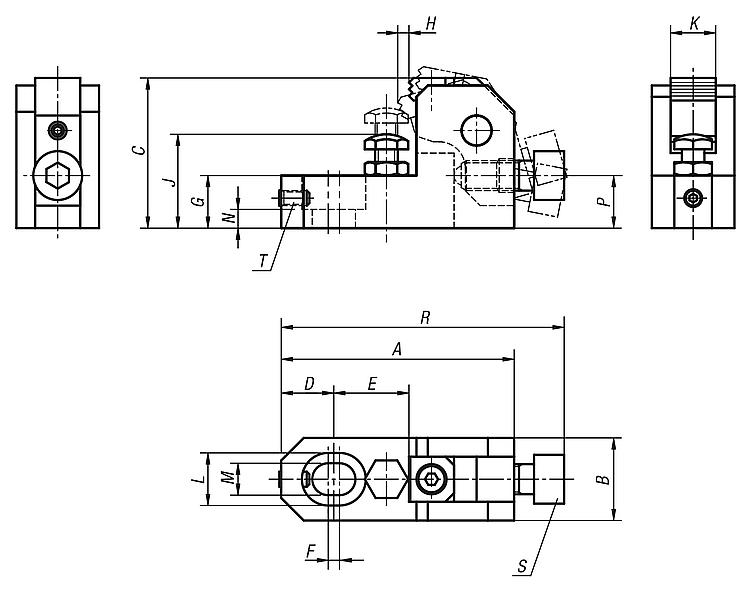

Рычаг, зажимной кулачок - черная оксидная пленка (воронение)Указание на чертеже:

T) Установочный винт с шестигранным углублением
S) Упоры шаровые

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0931 Зажим с опорным болтом

324 kB

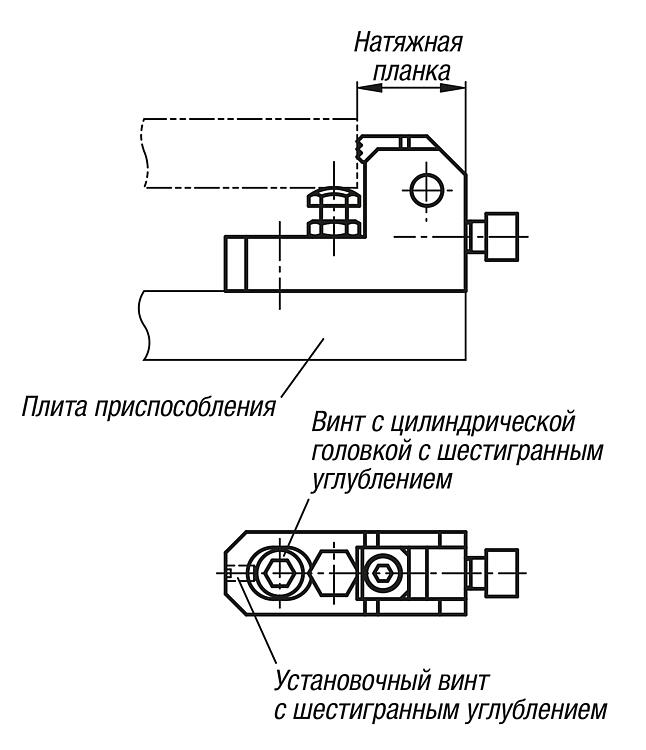

Чертежи

Выбор / фильтр товаров

Номер заказа	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	S	T	F=ЗАЖИМНОЕ УСИЛИЕ, Н	Момент затяжки, Нм	Цена
K0931.02508	62	22	40	14	20	3	14	3	25-32	12	14	8,5	5	14	75,5	M8x20	M4x8	6000	15	по запросу
K0931.03210	78	25	50	18	25	4	18	3,7	32-40	16	17,5	11	7	17,5	95	M10x25	M5x10	10000	30	по запросу
K0931.04012	93	32	60	21	30	5	21	4,5	40-48	20	20	13	8	21	113	M12x30	M6x12	17000	65	по запросу
K0931.04816	124	38	80	28	40	6	27	6	48-63	25	26	17	10	28	151	M16x40	M8x16	25000	130	по запросу
