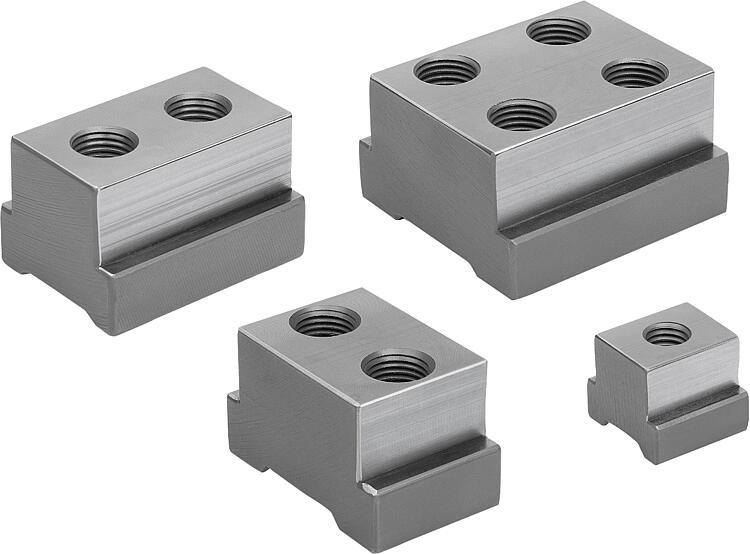

Описание товара/фотография продукта

ОписаниеМатериал:Углеродистая сталь.Исполнение: в улучшенном исполнении. Шлифованные направляющие поверхности (HRC 38).Указание:Пазовые сухари для Т-пазов подходят для конструкционной системы зажима.
Форма A/C используется для фиксированных упоров.
Форма B предназначена для активации зажимного клина натяжных сегментов клина.Применение:Пазовые сухари для Т-пазов вставляются в соответствующее положение в натяжные салазки.
С помощью винта с цилиндрической головкой привинчиваются пазовые сухари для T-образных пазов с фиксированными упорами и натяжными сегментами клина.Преимущества:Для формы A/C очень небольшой зазор пазовых сухарей для T-образных пазов в натяжных салазках, за счет этого фиксированные упоры также можно установить сбоку.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1758 T-образные пазовые сухари для клиновидных зажимов

240 kB

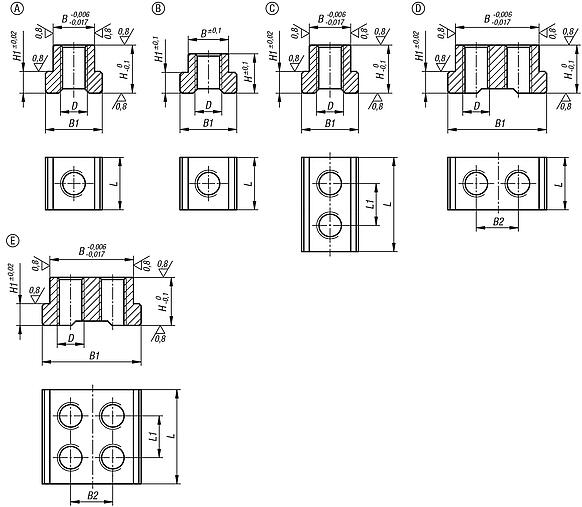

Чертежи

Выбор / фильтр товаров

Номер заказа	подходят для системной ширины	Форма	Подходящий к	L	L1	B	H	B1	H1	D внутренняя резьба	Цена
K1758.05010241	50	A	фиксированная колодка односторонний	24	-	19	22	26	9,95	M10	по запросу
K1758.05010361	50	C	фиксированная колодка двусторонний	36	18	19	22	26	9,95	M10	по запросу
K1758.05012241	50	A	клиновидного зажимного сегмента с неподвижной губкой	24	-	19	22	26	9,95	M12	по запросу
K1758.05012262	50	B	двустороннего клиновидного зажимного сегмента	26	-	18,5	18	26	9,5	M12	по запросу
K1758.07214281	72	A	фиксированная колодка односторонний	28	-	30	33	40	14,95	M14x1,5	по запросу
K1758.07214533	72	C	фиксированная колодка двусторонний	53	28	30	33	40	14,95	M14x1,5	по запросу
K1758.07216281	72	A	клиновидного зажимного сегмента с неподвижной губкой	28	-	30	33	40	14,95	M16	по запросу
K1758.07216302	72	B	двустороннего клиновидного зажимного сегмента	30	-	29,5	28,5	39,5	14,5	M16	по запросу
K1758.10014344	100	D	Festbacke einseitig/Keilspannsegment m.Festbacke	34	-	45	33	56	14,95	M14x1,5	по запросу
K1758.10014595	100	E	фиксированная колодка двусторонний	59	30	45	33	56	14,95	M14x1,5	по запросу
K1758.10016342	100	A	двустороннего клиновидного зажимного сегмента	34	-	44,5	28,5	55,5	14,5	M16	по запросу
