    - Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en inox - pouces

Description de l'article/illustrations du produit

DescriptionMatière :

Manette : plastique renforcé de fibre de verre.
Couronne dentée : zinc injecté haute pression.
Inserts : Inox 1.4305 (correspond à AISI 303).

Finition :Acier inox naturel.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0270 inch Manettes indexables en plastique, avec taraudage et anneau denté en zinc, insert fileté en inox - pouces

524 kB

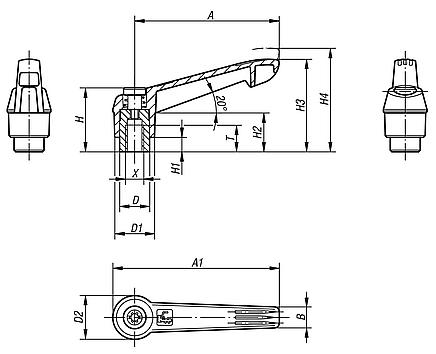

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Matière du corps de base	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents
K0270.1A01	gris foncé RAL 7021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A02	orangé pur RAL 2004	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A016	jaune colza RAL 1021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A084	rouge traffic RAL 3020	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A086	vert signalisation RAL 6032	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A087	gris foncé RAL 7021	plastique	1	10-24	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A11	gris foncé RAL 7021	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A12	orangé pur RAL 2004	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A116	jaune colza RAL 1021	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A184	rouge traffic RAL 3020	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A186	vert signalisation RAL 6032	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A187	bleu traffic RAL 5017	plastique	1	10-32	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A21	gris foncé RAL 7021	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A22	orangé pur RAL 2004	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A216	jaune colza RAL 1021	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A284	rouge traffic RAL 3020	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A286	vert signalisation RAL 6032	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.1A287	bleu traffic RAL 5017	plastique	1	1/4-20	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16
K0270.2A21	gris foncé RAL 7021	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A22	orangé pur RAL 2004	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A216	jaune colza RAL 1021	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A284	rouge traffic RAL 3020	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A286	vert sécurité RAL 6032	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A287	bleu traffic RAL 5017	plastique	2	1/4-20	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A31	gris foncé RAL 7021	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A32	orangé pur RAL 2004	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A316	jaune colza RAL 1021	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A384	rouge traffic RAL 3020	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A386	vert sécurité RAL 6032	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.2A387	bleu traffic RAL 5017	plastique	2	5/16-18	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20
K0270.3A31	gris foncé RAL 7021	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A32	orangé pur RAL 2004	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A316	jaune colza RAL 1021	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A384	rouge traffic RAL 3020	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A386	vert sécurité RAL 6032	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A387	bleu traffic RAL 5017	plastique	3	5/16-18	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A41	gris foncé RAL 7021	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A42	orangé pur RAL 2004	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A416	jaune colza RAL 1021	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A484	rouge traffic RAL 3020	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A486	vert sécurité RAL 6032	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.3A487	bleu traffic RAL 5017	plastique	3	3/8-16	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22
K0270.4A41	gris foncé RAL 7021	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A42	orangé pur RAL 2004	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A416	jaune colza RAL 1021	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A484	rouge traffic RAL 3020	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A486	vert sécurité RAL 6032	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A487	bleu traffic RAL 5017	plastique	4	3/8-16	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A51	gris foncé RAL 7021	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A52	orangé pur RAL 2004	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A516	jaune colza RAL 1021	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A584	rouge traffic RAL 3020	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A586	vert sécurité RAL 6032	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.4A587	bleu traffic RAL 5017	plastique	4	1/2-13	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24
K0270.5A51	gris foncé RAL 7021	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A52	orangé pur RAL 2004	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A516	jaune colza RAL 1021	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A584	rouge traffic RAL 3020	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A586	vert sécurité RAL 6032	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A587	bleu traffic RAL 5017	plastique	5	1/2-13	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A61	gris foncé RAL 7021	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A62	orangé pur RAL 2004	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A616	jaune colza RAL 1021	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A684	rouge traffic RAL 3020	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A686	vert sécurité RAL 6032	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
K0270.5A687	bleu traffic RAL 5017	plastique	5	5/8-11	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26
