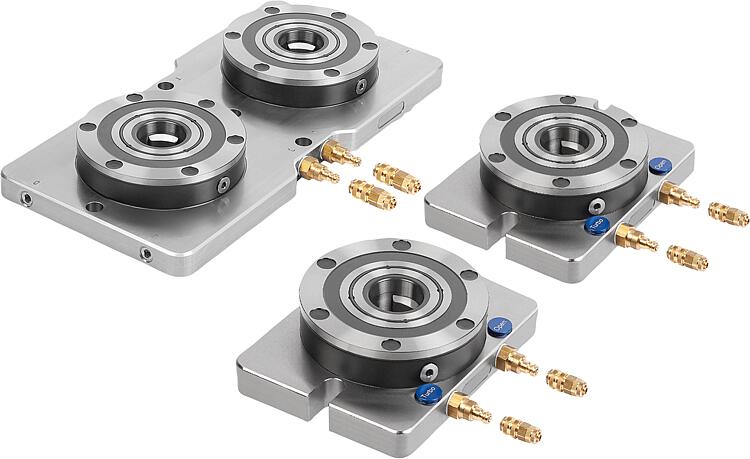

LeírásAnyag:Rögzítőmodul, nemesacél. Alaplemez, 1.1730 acél.Kivitel:Rögzítőmodul, funkcionális felületek, edzett és köszörült. Alaplemez, mindkét oldalon köszörült.További információk:Készre szerelt többszörös befogó állomások integrált UNILOCK szorítómodulokkal ERGO 138. A befogó állomások szorítóbilincsekkel vagy közvetlen csavarozással rögzíthetők a gépasztalhoz. A hátoldalon a rögzítéshez használt általános furatképek előre központosítottak. A befogó állomások a 14H7 referenciafuratok segítségével állíthatók be. A szorítómodulok központilag működtethetők pneumatikus csatlakozáson keresztül. A nagy szorítóerőket az integrált rugócsomag hozza létre (az egység nyomásmentesen van befogva). A kioldási folyamat pneumatikusan történik.
A UNILOCK szorítócsapokkal az M10, M12, M16 rögzítőcsavarokkal együtt a következő tartóerők lehetségesek: - tartóerő (M10) 35 000 N/modul - tartóerő (M12) 50 000 N/modul
tartóerő (M16) 75 000 N/modul Tartóerő hengeresfejű csavarral DIN EN ISO 4762 -12.9.
A szorítócsapokat csak a szorítómodulba szerelt cserélőegységgel együtt szabad befogni. Műszaki adatok:- Behúzóerő turbóval 18 kN/modul. Nyitónyomás: 6 bar, olajozott levegő - Turbónyomás: 6bar. - Levegőcsatlakozás: G1/4 - Ismétlési pontosság ≤ 0,005 mm - Referencia furatok 14H7 a szorítólapok beállításához.Egyedi igényre:Befogó állomás speciális méretekhez.Tartozékok:UNILOCK szorítóbilincs UNILOCK befogó állomásokhoz K1869.Jellemzők:
