K2075

Manivelle en inox avec poignée cylindrique tournante

retour

Produits
- Gammes de produits
  - Inox
    - Manivelle en inox avec poignée cylindrique tournante

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Manivelle en inox 1.4308.
Poignée cylindrique en thermoplastique et inox 1.4404.

Finition :Manivelle brute.
Thermoplastique gris foncé.
Inox brut.Nota :Similaire à DIN 469.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Caractéristiques :

Dessins (aperçu complet)

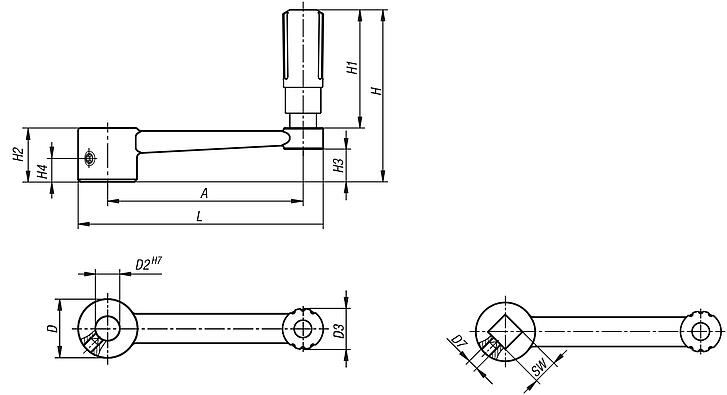

Manivelle en inox avec poignée cylindrique tournante avec trou lisse

plus d'infos

Dessins

Manivelle en inox avec poignée cylindrique tournante avec trou lisse

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
K2075.3110	alésage sans rainure	sans vis de serrage	80	24	10	16	-	71,1	49,1	22	13,4	-	100
K2075.3212	alésage sans rainure	sans vis de serrage	100	28	12	20	-	87,4	61,4	26	16	-	124
K2075.3314	alésage sans rainure	sans vis de serrage	125	30	14	26	-	110,5	82,5	28	15,8	-	153
K2075.3417	alésage sans rainure	sans vis de serrage	160	34	17	26	-	114,5	82,5	32	19,6	-	190
K2075.31106	alésage sans rainure	avec vis de serrage	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100
K2075.32126	alésage sans rainure	avec vis de serrage	100	28	12	20	M6	87,4	61,4	26	16	7,5	124
K2075.33146	alésage sans rainure	avec vis de serrage	125	30	14	26	M6	110,5	82,5	28	15,8	7,5	153
K2075.34176	alésage sans rainure	avec vis de serrage	160	34	17	26	M6	114,5	82,5	32	19,6	7,5	190

Manivelle inox avec poignée cylindrique tournante avec carré femelle

plus d'infos

Dessins

Manivelle inox avec poignée cylindrique tournante avec carré femelle

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
K2075.4110	carré femelle	sans vis de serrage	80	24	16	-	71,1	49,1	22	13,4	-	100	10
K2075.4212	carré femelle	sans vis de serrage	100	28	20	-	87,4	61,4	26	16	-	124	12
K2075.4314	carré femelle	sans vis de serrage	125	30	26	-	110,5	82,5	28	15,8	-	153	14
K2075.4417	carré femelle	sans vis de serrage	160	34	26	-	114,5	82,5	32	19,6	-	190	17
K2075.41106	carré femelle	avec vis de serrage	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10
K2075.42126	carré femelle	avec vis de serrage	100	28	20	M6	87,4	61,4	26	16	7,5	124	12
K2075.43146	carré femelle	avec vis de serrage	125	30	26	M6	110,5	82,5	28	15,8	7,5	153	14
K2075.44176	carré femelle	avec vis de serrage	160	34	26	M6	114,5	82,5	32	19,6	7,5	190	17
