K1387_BНижний прижим с опорой, форма B, с кулачком в виде призмы |
назад | |
|
Описание товара/фотография продукта |
  |
ОписаниеМатериал:Сталь.Исполнение: закалённый и воронёный.Указание:При затягивании шариковых упорных винтов зажимные кулачки перемещаются вперед. При этом обрабатываемая деталь прижимается за счет нижнего прижима одновременно к неподвижному упору и опорной поверхности. Нижний прижим с отшлифованной опорной поверхностью и резьбой для регулируемого элемента опоры. СКАЧАТЬИнформация представлена в файле PDF: Ищете данные CAD? Они находятся в таблице с продуктами.
|

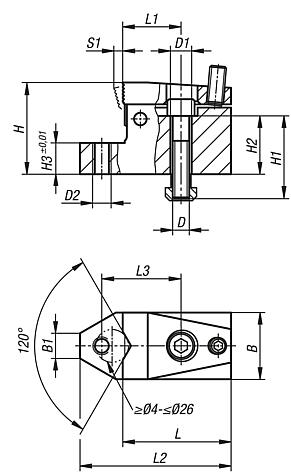

Чертежи |
 |
Выбор / фильтр товаров |
| Номер заказа | Форма | Ширина паза | B | B1 | D | D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | S1 (путь зажима) | Зажимное усилие N | Момент затяжки макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1387.210 | B | 10 | 32 | 12,1 | M8 | 8,4 | M8 | 44 | 40 | 28 | 15 | 52 | 28 | 72,5 | 38 | 3 | 7000 | 3 |  | 0,00 € | ||
| K1387.214 | B | 14 | 48 | 16 | M12 | 13 | M12 | 53 | 45 | 27 | 15 | 72 | 40 | 100 | 55 | 4 | 15000 | 9 | | 0,00 € | ||
| K1387.218 | B | 18 | 68 | 18,8 | M16 | 17 | M16 | 72 | 60 | 38 | 20 | 86 | 41 | 126 | 63 | 7 | 21500 | 20 | | 0,00 € |
