Puxadores tubulares

voltar

Produtos
- Linhas de produtos
  - Acessórios para perfis em alumínio
    - Puxadores tubulares

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Tubo de ligação de alumínio EN AW-6060.
Cantos de fixação em poliamida, reforçados com shot peening.Versão:Tubo de ligação anodizado nas cores naturais ou com revestimento plástico recartilhado, preto.Indicação:Os cantos de fixação do puxador tubular possuem 2 ou 4 perfis triangulares de PVC na área de alojamento do tubo. Ao pressionar o tubo de ligação para dentro, eles sofrem abrasão, encaixando exatamente na posição determinada.
Os parafusos de fixação pretos zincados, assim como porcas e arruelas adequadas, estão incluídos no fornecimento.Montagem:Pelo lado de manuseio.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0223 Puxadores tubulares de alumínio com cantos de fixação angulares de plástico

165 kB

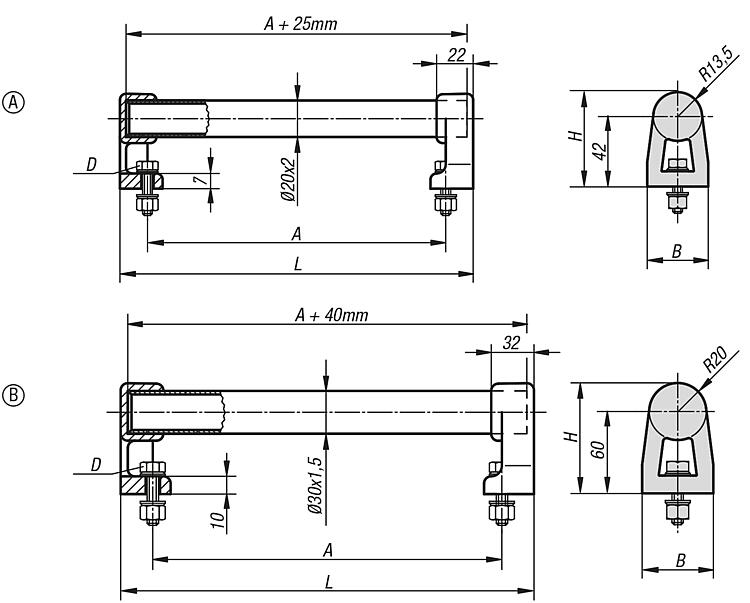

Desenhos (visão geral)

Puxadores tubulares de alumínio com cantos de fixação angulares de plástico, forma A

mais informações

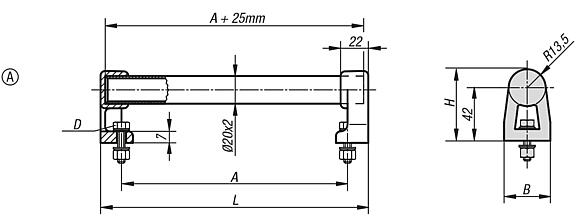

Desenhos

Puxadores tubulares de alumínio com cantos de fixação angulares de plástico, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Forma	A	B	D	H	L	Capacidade de carga N
K0223.150203	natural	A	150	32	M5x20	55,5	184	1000
K0223.200203	natural	A	200	32	M5x20	55,5	234	1000
K0223.300203	natural	A	300	32	M5x20	55,5	334	1000
K0223.400203	natural	A	400	32	M5x20	55,5	434	1000
K0223.500203	natural	A	500	32	M5x20	55,5	534	1000
K0223.150202	preto	A	150	32	M5x20	55,5	184	1000
K0223.200202	preto	A	200	32	M5x20	55,5	234	1000
K0223.300202	preto	A	300	32	M5x20	55,5	334	1000
K0223.400202	preto	A	400	32	M5x20	55,5	434	1000
K0223.500202	preto	A	500	32	M5x20	55,5	534	1000

Puxadores tubulares de alumínio com cantos de fixação angulares de plástico, forma B

mais informações

Desenhos

Puxadores tubulares de alumínio com cantos de fixação angulares de plástico, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Forma	A	B	D	H	L	Capacidade de carga N
K0223.150303	natural	B	150	48	M8x25	80	200	1000
K0223.200303	natural	B	200	48	M8x25	80	250	1000
K0223.300303	natural	B	300	48	M8x25	80	350	1000
K0223.400303	natural	B	400	48	M8x25	80	450	1000
K0223.500303	natural	B	500	48	M8x25	80	550	1000
K0223.150302	preto	B	150	48	M8x25	80	200	1000
K0223.200302	preto	B	200	48	M8x25	80	250	1000
K0223.300302	preto	B	300	48	M8x25	80	350	1000
K0223.400302	preto	B	400	48	M8x25	80	450	1000
K0223.500302	preto	B	500	48	M8x25	80	550	1000
