K0748

Pinos de retenção ECO de aço ou aço inoxidável, versão curta,...

voltar

Produtos
- Linhas de produtos
  - Aço inoxidável
    - Pinos de retenção ECO de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Pino guia de travamento não temperado.
Bucha roscada de aço.
Pino guia de travamento 1.4305.

Versão de aço inoxidável:
Pino guia de travamento não temperado.
Bucha roscada 1.4305.
Pino guia de travamento 1.4305.

Cabeça cogumelo termoplástico cinza escuro.

Versão:Versão em aço:
Pino guia de travamento não endurecido.
Bucha roscada passivada na cor azul.
Pino de guia para travamento com superfície sem tratamento.

Versão em aço inoxidável:
Pino guia de travamento não endurecido.
Peças de aço com superfície sem tratamento.Indicação:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Os pinos de retenção com roscas métricas e pinos de guia para travamento não polidos e não endurecidos são uma alternativa econômica em relação a outros modelos já existentes. Esta precisão é suficiente para muitas aplicações. As menores tolerâncias de fabricação também tornam os produtos menos sensíveis ao desalinhamento, que poderá ocorrer ao alinhar os pinos de retenção ao furo da contrapeça.
Durante a montagem, deve ser considerado o torque de aperto máx. indicado.
Sob consulta:Versões especiais.Indicação de desenho:

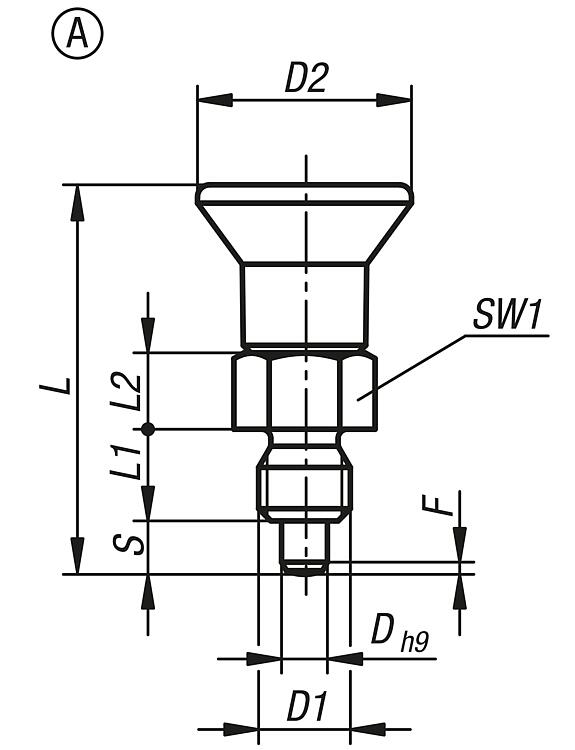

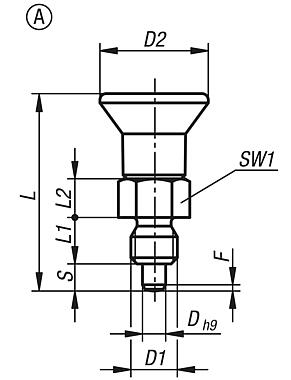

Forma A: sem ranhura de engate, sem contraporca

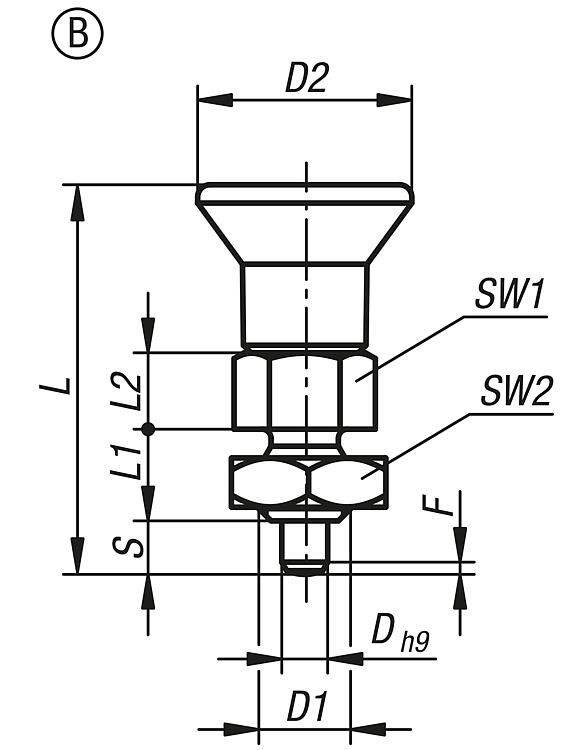

Forma B: sem ranhura de engate, com contraporca

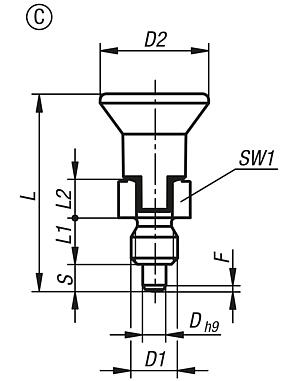

Forma C: com ranhura de engate, sem contraporca

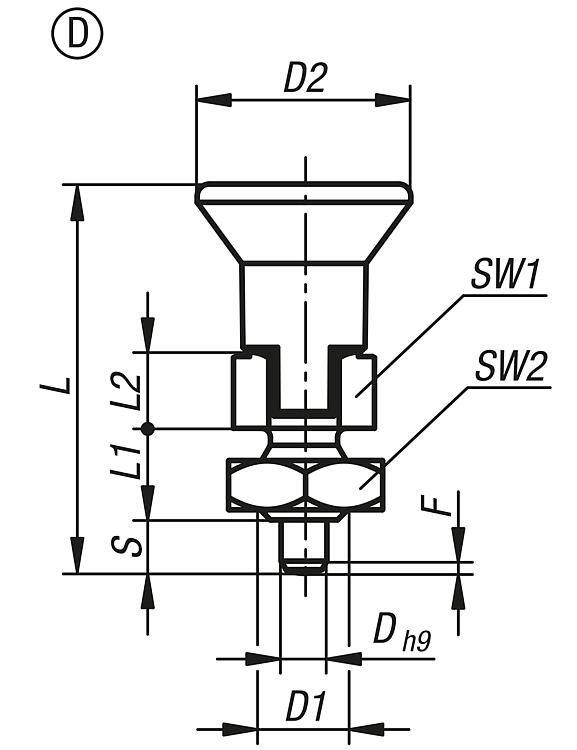

Forma D: com ranhura de engate, com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K0748_Datasheet_32530_Pinos_de_reten_o_ECO_de_a_o_ou_a_o_inoxid_vel_vers_o_curta_com_man_pulo_de_cabe_a_cogumelo_pl_stico--pt

174 kB

Desenhos (visão geral)

Pinos de retenção em aço ECO ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate sem contraporca

mais informações

Desenhos

Pinos de retenção em aço ECO ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Torque de aperto máx. Nm
K0748.01004060	A	aço	4	M6	18	29,5	6	6	4	10	1	3,5	9	2
K0748.01004061	A	aço	4	M6x0,75	18	29,5	6	6	4	10	1	3,5	9	2
K0748.01004080	A	aço	4	M8	18	29,5	6	6	4	10	1	3,5	9	2
K0748.01004081	A	aço	4	M8x1	18	29,5	6	6	4	10	1	3,5	9	2
K0748.01105080	A	aço	5	M8	21	34,5	8	7	5	13	1,3	6	12	7
K0748.01105081	A	aço	5	M8x1	21	34,5	8	7	5	13	1,3	6	12	7
K0748.01105100	A	aço	5	M10	21	34,5	8	7	5	13	1,3	6	12	7
K0748.01105101	A	aço	5	M10x1	21	34,5	8	7	5	13	1,3	6	12	7
K0748.01206100	A	aço	6	M10	25	41,7	10	8	6	14	1,8	6	12	15
K0748.01206101	A	aço	6	M10x1	25	41,7	10	8	6	14	1,8	6	12	15
K0748.01206120	A	aço	6	M12	25	41,7	10	8	6	14	1,8	6	12	15
K0748.01206121	A	aço	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	12	15
K0748.01308120	A	aço	8	M12	33	54	12	10	8	19	2,3	6	13	20
K0748.01308121	A	aço	8	M12x1,5	33	54	12	10	8	19	2,3	6	13	20
K0748.01308160	A	aço	8	M16	33	54	12	10	8	19	2,3	6	13	20
K0748.01308161	A	aço	8	M16x1,5	33	54	12	10	8	19	2,3	6	13	20
K0748.01903060	A	aço	3	M6	14	25,5	6	5	3,5	8	0,8	3,5	8	2
K0748.01903061	A	aço	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3,5	8	2
K0748.11004060	A	aço inoxidável	4	M6	18	29,5	6	6	4	10	1	3,5	9	2
K0748.11004061	A	aço inoxidável	4	M6x0,75	18	29,5	6	6	4	10	1	3,5	9	2
K0748.11004080	A	aço inoxidável	4	M8	18	29,5	6	6	4	10	1	3,5	9	2
K0748.11004081	A	aço inoxidável	4	M8x1	18	29,5	6	6	4	10	1	3,5	9	2
K0748.11105080	A	aço inoxidável	5	M8	21	34,5	8	7	5	13	1,3	6	12	7
K0748.11105081	A	aço inoxidável	5	M8x1	21	34,5	8	7	5	13	1,3	6	12	7
K0748.11105100	A	aço inoxidável	5	M10	21	34,5	8	7	5	13	1,3	6	12	7
K0748.11105101	A	aço inoxidável	5	M10x1	21	34,5	8	7	5	13	1,3	6	12	7
K0748.11206100	A	aço inoxidável	6	M10	25	41,7	10	8	6	14	1,8	6	12	15
K0748.11206101	A	aço inoxidável	6	M10x1	25	41,7	10	8	6	14	1,8	6	12	15
K0748.11206120	A	aço inoxidável	6	M12	25	41,7	10	8	6	14	1,8	6	12	15
K0748.11206121	A	aço inoxidável	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	12	15
K0748.11308120	A	aço inoxidável	8	M12	33	54	12	10	8	19	2,3	6	13	20
K0748.11308121	A	aço inoxidável	8	M12x1,5	33	54	12	10	8	19	2,3	6	13	20
K0748.11308160	A	aço inoxidável	8	M16	33	54	12	10	8	19	2,3	6	13	20
K0748.11308161	A	aço inoxidável	8	M16x1,5	33	54	12	10	8	19	2,3	6	13	20
K0748.11903060	A	aço inoxidável	3	M6	14	25,5	6	5	3,5	8	0,8	3,5	8	2
K0748.11903061	A	aço inoxidável	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3,5	8	2
