Abraçadeiras retas para conexão tubular, alumínio

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeiras para conexão de tubos
      - Abraçadeiras retas para conexão tubular, alumínio

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Alumínio fundido.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985, em aço.Versão:com vibroacabamento.
Parafuso de cabeça cilíndrica e porca sextavada, zincados.Sob consulta:Alavanca para fixação.Acessórios:- Tubos redondos e quadrados K0493Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0483 Abraçadeiras retas para conexão tubular, alumínio

342 kB

Desenhos (visão geral)

Abraçadeiras retas para conexão tubular, alumínio, Forma A

mais informações

Desenhos

Abraçadeiras retas para conexão tubular, alumínio, Forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	C	D	L	P	Q	R	S
K0483.52020	A	20,1	53	40	80	33	60	22,5	M8x25
K0483.52525	A	25,1	53	40	80	33	60	22,5	M8x25
K0483.53030	A	30,1	53	40	80	33	60	22,5	M8x25
K0483.54040	A	40,17	73	56	120	40	94	32	M10x30
K0483.55050	A	50,22	84	66	140	45	114	38	M10x35
K0483.56060	A	60,27	103	80	150	58	118	47	M12x45

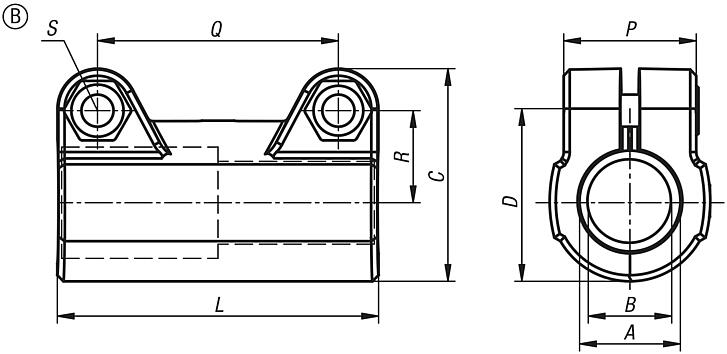

Abraçadeiras retas para conexão tubular de alumínio, forma B

mais informações

Desenhos

Abraçadeiras retas para conexão tubular de alumínio, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	C	D	L	P	Q	R	S
K0483.53025	B	30,1	25,1	53	40	80	33	60	22,5	M8x25
K0483.54032	B	40,17	32,15	73	56	120	40	94	32	M10x30
K0483.55040	B	50,22	40,17	84	66	140	45	114	38	M10x35
K0483.56048	B	60,27	48,27	103	80	150	58	118	47	M12x45
