Manivelas de mano de aluminio con empuñadura cilíndrica plegable

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Manivelas de mano de aluminio con empuñadura cilíndrica plegable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Manivela de aluminio.
Empuñadura cilíndrica de termoplástico y acero.Versión:Manivela con recubrimiento de polvo negro.
Termoplástico gris antracita.
Partes de acero bruñido.Indicación:Similar a la norma DIN 469.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0997 Manivelas de mano de aluminio con empuñadura cilíndrica plegable

243 kB

Planos (vista completa)

Manivelas de mano de aluminio con empuñadura cilíndrica plegable con agujero de referencia

Más información

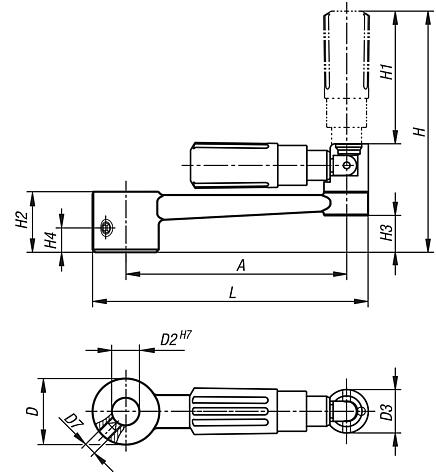

Planos

Manivelas de mano de aluminio con empuñadura cilíndrica plegable con agujero de referencia

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
K0997.1110	agujero de referencia	sin perforación transversal	80	24	10	16	-	89	49	22	13,4	-	100
K0997.1212	agujero de referencia	sin perforación transversal	100	28	12	20	-	108	59,5	26	16	-	124
K0997.1314	agujero de referencia	sin perforación transversal	125	30	14	25	-	140	83	28	15,8	-	153
K0997.1417	agujero de referencia	sin perforación transversal	160	34	17	25	-	144	83	32	19,6	-	190
K0997.11106	Agujero de referencia	Plegable	80	24	10	16	M6	89	49	22	13,4	7,5	100
K0997.12126	Agujero de referencia	Plegable	100	28	12	20	M6	107,9	59,4	26	16	7,5	124
K0997.13146	Agujero de referencia	Plegable	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153
K0997.14176	Agujero de referencia	Plegable	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190

Manivelas de mano de aluminio con empuñadura cilíndrica plegable y hembra cuadrada

Más información

Planos

Manivelas de mano de aluminio con empuñadura cilíndrica plegable y hembra cuadrada

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
K0997.2110	hembra cuadrada	sin perforación transversal	80	24	16	-	89	49	22	13,4	-	100	10
K0997.2212	hembra cuadrada	sin perforación transversal	100	28	20	-	108	59,5	26	16	-	124	12
K0997.2314	hembra cuadrada	sin perforación transversal	125	30	25	-	140	83	28	15,8	-	153	14
K0997.2417	hembra cuadrada	sin perforación transversal	160	34	25	-	144	83	32	19,6	-	190	17
K0997.21106	Hembra cuadrada	Plegable	80	24	16	M6	89	49	22	13,4	7,5	100	10
K0997.22126	Hembra cuadrada	Plegable	100	28	20	M6	107,9	59,4	26	16	7,5	124	12
K0997.23146	Hembra cuadrada	Plegable	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14
K0997.24176	Hembra cuadrada	Plegable	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17
