Unidades lineales de aluminio cuadradas

K2355

Unidades lineales de aluminio cuadradas

Productos
- Elementos de mando | Elementos estándar
  - Elementos de unión de tubos, conectores de perfiles
    - Conector para tubos
      - Unidades lineales de aluminio cuadradas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tubo de perfil de aluminio.
Elementos terminales de aluminio.
Husillo de acero.Versión:Tubo perfilado anodizado natural.
Elementos terminales anodizados en negro.Indicación:Las unidades lineales se utilizan para movimientos y posicionamientos lineales. Los carros se desplazan mediante un husillo roscado. Este movimiento puede realizarse manualmente mediante un volante o con un accionamiento eléctrico. Los carros se desplazan por carriles perfilados sin holgura.Rango de temperatura:De 0°C a +60°C

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2355 Unidades lineales de aluminio cuadradas

Planos (vista completa)

Unidades lineales de aluminio cuadradas

Unidades lineales de aluminio cuadradas, forma A

Más información

Planos

Unidades lineales de aluminio cuadradas, forma A

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	B	B1	B2	B3	D	D1	D2	D3	H	H1	Carrera S	L	L1	L2	Husillo	Tipo EV	CAD	Acc.	Precio	Pedir
K2355.030X300	A	Placa de montaje unilateral	30	21	56	42	22	M04x25	8	M6	20	7	204	300	25	18	Tr 14x3	30			0,00 €
K2355.030X500	A	Placa de montaje unilateral	30	21	56	42	22	M04x25	8	M6	20	7	404	500	25	18	Tr 14x3	30			0,00 €
K2355.030X800	A	Placa de montaje unilateral	30	21	56	42	22	M04x25	8	M6	20	7	704	800	25	18	Tr 14x3	30			0,00 €
K2355.040X1000	A	Placa de montaje unilateral	40	29	68	54	28	M05x30	10	M6	26	8	885	1000	28	22	Tr18x4	40			0,00 €
K2355.040X300	A	Placa de montaje unilateral	40	29	68	54	28	M05x30	10	M6	26	8	185	300	28	22	Tr18x4	40			0,00 €
K2355.040X500	A	Placa de montaje unilateral	40	29	68	54	28	M05x30	10	M6	26	8	385	500	28	22	Tr18x4	40			0,00 €
K2355.040X800	A	Placa de montaje unilateral	40	29	68	54	28	M05x30	10	M6	26	8	685	800	28	22	Tr18x4	40			0,00 €
K2355.050X1000	A	Placa de montaje unilateral	50	38	85	67	35	M06x30	12	M8	33	10	860	1000	30	25	Tr 20x4	50			0,00 €
K2355.050X500	A	Placa de montaje unilateral	50	38	85	67	35	M06x30	12	M8	33	10	360	500	30	25	Tr 20x4	50			0,00 €
K2355.050X800	A	Placa de montaje unilateral	50	38	85	67	35	M06x30	12	M8	33	10	660	800	30	25	Tr 20x4	50			0,00 €

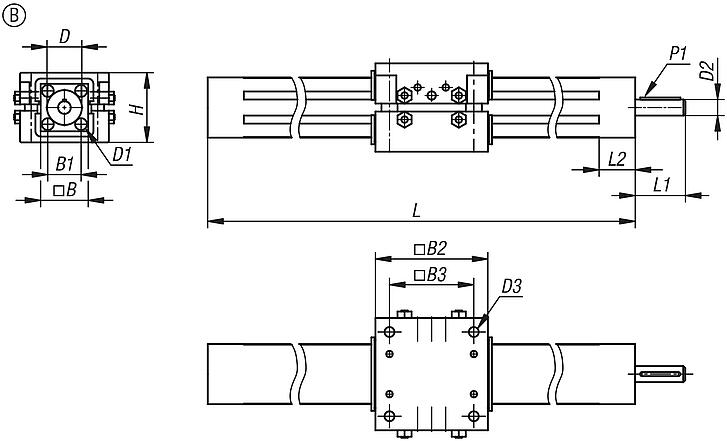

Unidades lineales de aluminio cuadradas, forma B

Más información

Planos

Unidades lineales de aluminio cuadradas, forma B

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	B	B1	B2	B3	D	D1	D2	D3	H	H1	Carrera S	L	L1	L2	Husillo	Tipo EV	CAD	Acc.	Precio	Pedir
K2355.130X300	B	Placa de montaje en ambos lados	30	21	56	42	22	M04x25	8	M6	44	7	204	300	25	18	Tr 14x3	30			0,00 €
K2355.130X500	B	Placa de montaje en ambos lados	30	21	56	42	22	M04x25	8	M6	44	7	404	500	25	18	Tr 14x3	30			0,00 €
K2355.130X800	B	Placa de montaje en ambos lados	30	21	56	42	22	M04x25	8	M6	44	7	704	800	25	18	Tr 14x3	30			0,00 €
K2355.140X1000	B	Placa de montaje en ambos lados	40	29	68	54	28	M05x30	10	M6	56	8	885	1000	28	22	Tr18x4	40			0,00 €
K2355.140X300	B	Placa de montaje en ambos lados	40	29	68	54	28	M05x30	10	M6	56	8	185	300	28	22	Tr18x4	40			0,00 €
K2355.140X500	B	Placa de montaje en ambos lados	40	29	68	54	28	M05x30	10	M6	56	8	385	500	28	22	Tr18x4	40			0,00 €
K2355.140X800	B	Placa de montaje en ambos lados	40	29	68	54	28	M05x30	10	M6	56	8	685	800	28	22	Tr18x4	40			0,00 €
K2355.150X1000	B	Placa de montaje en ambos lados	50	38	85	67	35	M06x30	12	M8	70	10	860	1000	30	25	Tr 20x4	50			0,00 €
K2355.150X500	B	Placa de montaje en ambos lados	50	38	85	67	35	M06x30	12	M8	70	10	360	500	30	25	Tr 20x4	50			0,00 €
K2355.150X800	B	Placa de montaje en ambos lados	50	38	85	67	35	M06x30	12	M8	70	10	660	800	30	25	Tr 20x4	50			0,00 €
