    - Clamping levers, stainless steel with external thread and protective cap, threaded pin stainless steel - inch

Item description/product images

DescriptionMaterial:

Handle investment cast 1.4308 (AISI "316" equivalent).
Other steel parts 1.4305 (AISI 303 equivalent).

Version:Handle electropolished.
Steel parts bright.Note for ordering:Screws from 70 mm long have 60 mm long threads.
On request:Other threads, screw lengths and special versions.

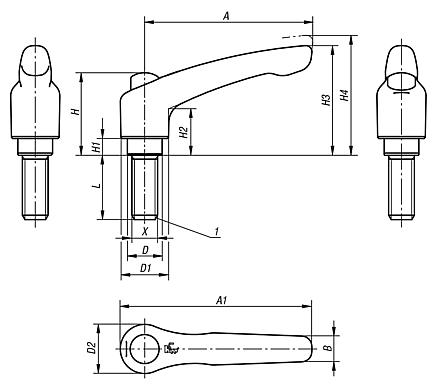

Dimension “H1” available in other lengths at extra charge.Drawing reference:

1) flat point DIN EN ISO 4753

Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet K0124 inch Clamping levers, stainless steel with external thread and protective cap, threaded pin stainless steel - inch

248 kB

Drawings

Item selection/filter

Order No.	Size	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	No. of teeth	L
K0124.92A2X15	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	15
K0124.92A2X20	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20
K0124.92A2X25	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25
K0124.92A2X30	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30
K0124.92A2X40	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40
K0124.92A2X50	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50
K0124.92A2X60	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60
K0124.92A3X15	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	15
K0124.92A3X20	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20
K0124.92A3X25	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25
K0124.92A3X30	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30
K0124.92A3X40	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40
K0124.92A3X50	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50
K0124.92A3X60	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60
K0124.92A4X20	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	20
K0124.92A4X25	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	25
K0124.92A4X30	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	30
K0124.92A4X40	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	40
K0124.92A4X50	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	50
K0124.92A4X60	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	10	10	60
K0124.93A3X20	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	20
K0124.93A3X25	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	25
K0124.93A3X30	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	30
K0124.93A3X40	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	40
K0124.93A3X50	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	50
K0124.93A3X60	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	60
K0124.93A4X20	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	20
K0124.93A4X25	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	25
K0124.93A4X30	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	30
K0124.93A4X40	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	40
K0124.93A4X50	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	50
K0124.93A4X60	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	11	60
