Šrouby s okem, otočné vysoce pevné, třída jakosti 10

zpět

Produkty
- Ovládací prvky | normované díly
  - Přepravní technika
    - Šrouby s okem a závěsné třmeny
      - Šrouby s okem, otočné vysoce pevné, třída jakosti 10

Popis zboží/obrázky produktu

PopisMateriál:Oko z oceli 1.6541.
Šroub z oceli.Provedení: Oko kované a zušlechtěné na vysokou pevnost. 100% elektromagnetická kontrola trhlin podle EN 1677-1, 4násobná bezpečnost. Potaženo umělou hmotou. Šroub třídy pevnosti 10.9.Upozornění:Na rozdíl od šroubů s okem DIN 580 je oko uloženo otočně, čímž lze nastavit směr působení síly a vyloučit neúmyslné povolení nebo překroucení.

– 4násobná bezpečnost
– boční doraz do 90° možný
– těleso oka při utaženém šroubu otočné o 360°

Uvedené hodnoty zatížení platí pro minimální hloubku zašroubování 1x jmenovitý průměr závitu do oceli o minimální pevnosti v tahu 363 N/mm², při teplotě použití -20 °C až +100 °C.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0769 Šrouby s okem, otočné vysoce pevné, třída jakosti 10

215 kB

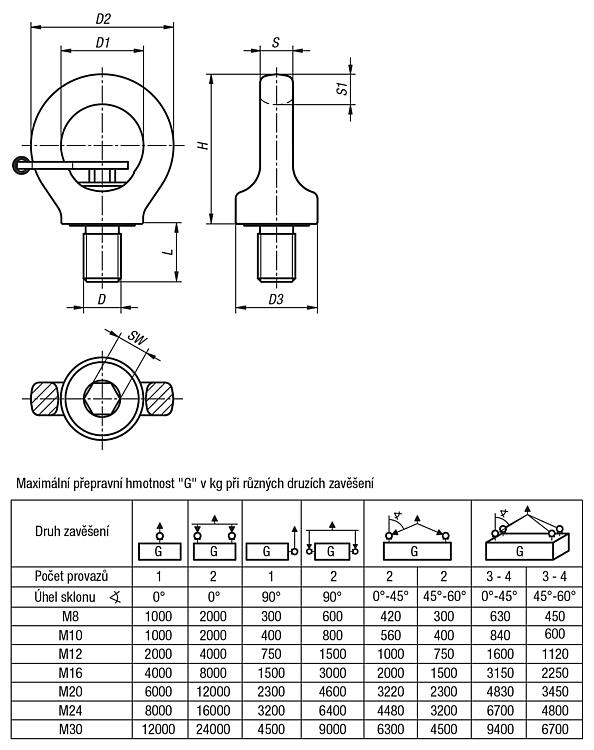

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	D	D1	D2	D3	H	L	S	S1	SW	Nosnost kg
K0769.08151	lahvička 10 ml	M8	25	44	25	47	12	9	9,5	6	300
K0769.10151	lahvička 10 ml	M10	25	44	26	47	15	9	9,5	6	400
K0769.12181	lahvička 10 ml	M12	30	52	34	55	18	11	11	8	750
K0769.16241	lahvička 10 ml	M16	35	61	35	64	24	14	13	10	1500
K0769.20301	lahvička 10 ml	M20	40	70	44	74	30	16	15	12	2300
K0769.24361	lahvička 10 ml	M24	48	84	52	91	36	19	18	14	3200
K0769.30451	lahvička 10 ml	M30	60	105	61	112	45	25	22,5	17	4500
K0769.08150	L2 a L na základě požadavků zákazníka	M8	25	44	25	47	12	9	9,5	6	300
K0769.10150	L2 a L na základě požadavků zákazníka	M10	25	44	25	47	15	8	11	6	400
K0769.12180	L2 a L na základě požadavků zákazníka	M12	30	52	33	55	18	10	13	8	750
K0769.16240	L2 a L na základě požadavků zákazníka	M16	35	61	35	64	24	14	13	10	1500
K0769.20300	L2 a L na základě požadavků zákazníka	M20	40	70	44	74	30	16	17	12	2300
K0769.24360	L2 a L na základě požadavků zákazníka	M24	48	84	52	91	36	19	21	14	3200
K0769.30450	L2 a L na základě požadavků zákazníka	M30	60	108	62	112	45	27	26	17	4500
