K0296

Pies con vástago roscado DIN 6320 (serie 1971)

Productos
- Elementos de mando | Elementos estándar
  - Elementos de apoyo, elementos de posicionamiento, topes regulables
    - Pernos de alojamiento, pernos de apoyo
      - Pies con vástago roscado DIN 6320 (serie 1971)

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los pernos de apoyo K0292 y K0293 también se pueden utilizar como pies.Indicación sobre el dibujo:

Forma A: con superficie de apoyo lisa
Forma B: con puntas de metal duro

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0296 Pies con vástago roscado DIN 6320 (serie 1971)

167 kB

Planos (vista completa)

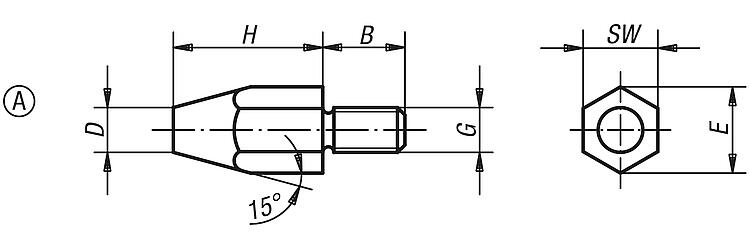

Pies con vástago roscado, forma A con superficie de apoyo lisa

Más información

Planos

Pies con vástago roscado, forma A con superficie de apoyo lisa

Selección/filtro de artículos

Referencia	Forma	D	G	H	B	E	SW	Precio
K0296.06	A	8	M6	10	11	11,5	10	A petición
K0296.061	A	6	M6	20	11	11,5	10	A petición
K0296.08	A	10	M8	15	13	15	13	A petición
K0296.081	A	9	M8	30	13	15	13	A petición
K0296.10	A	13	M10	20	16	19,6	17	A petición
K0296.101	A	13	M10	40	16	19,6	17	A petición
K0296.12	A	15	M12	25	20	21,9	19	A petición
K0296.121	A	15	M12	50	20	21,9	19	A petición
